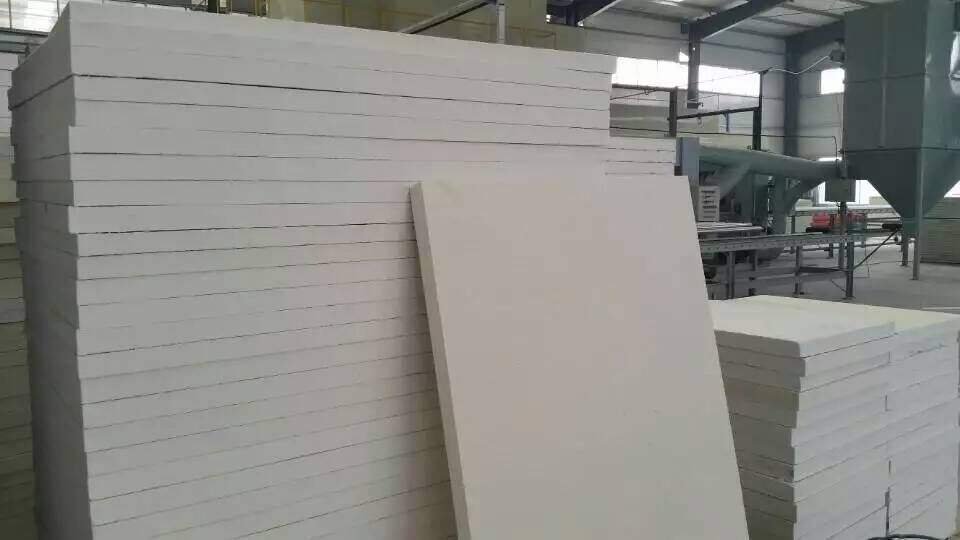

陶瓷纤维板是由陶瓷纤维散棉加入无机粘合剂制浆后真空抽滤成型的，可以说陶瓷纤维棉是陶瓷纤维板的最基础也是最主要的型材，陶瓷纤维棉的性能直接影响到纤维板的各项指标。

那么陶瓷纤维散棉都有哪些特性呢？



1、纤维密度

采用熔融法生产的氧化铝质陶瓷纤维，纤维内部的微晶粒之间存在显微气孔，蓬松状态下的纤维棉的密度约为100kg/m3;制成纤维毯后的密度为128kg/m3,纤维模块的密度约为220kh\g/m3;制成纤维板后密度可达320kg/m3-350kg/m3。



2、纤维直径

大部分的耐火纤维直径是在1~8um之间。采用喷吹法生成的陶瓷纤维直径在2.5~3.5um，高速甩丝法生成的的纤维直径在3~5um。陶瓷纤维的直径大小直接影响了制品的强度与热导率，较之细短的喷吹纤维，直径比较大的是甩丝纤维手感偏硬，强度增大的同时也增加了热导率。



3、目前为止，并没有一个统一的标准来针对耐火纤维的长度进行测量。常用的方法是抽查出比较短的纤维丝和比较长的纤维丝取其平均长度。甩丝毯的纤维长度一般在100mm以下，湿法成型陶瓷纤维板的纤维长度总体低于20mm。
