干法成型陶瓷纤维板采用的是喷淋粘接剂机械压制成型。原料组成硅酸铝纤维50,95份;膨胀蛭石粉 0,20份;粘土0,20 份;树脂粉末 2,8份;矿物油脂0. 2,0. 6份;有机硅油乳液0. 1,0. 5份。将原料混合后，调配成胶液，然后乳化分散后，与硅酸铝纤维混合，经对辊机压制定型后，在固化炉中热定型和干燥。将混合后的原料在电阻炉内经过2000°C -2200°C高温熔融，用离心甩丝机将流股甩丝，靠高速旋转产生的离心力将熔融体拉细成陶瓷纤维，再将陶瓷纤维通过集棉器集棉， 形成比较松散的棉坯，再通过对辊机压制成型，然后将棉坯送入固化炉干燥定型。

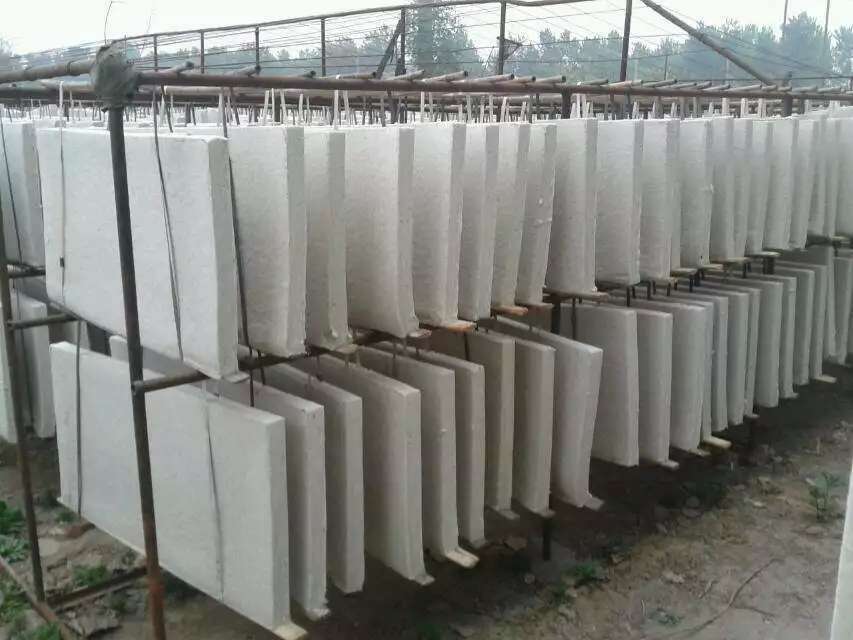

依据制品体积密度不同，对辊机的压力可在0. 05-0. 5MPa范围内调节，同时依据制品厚度从I0mm到 80mm的变化，固化炉干燥定型的温度在150-250°C之间调节，干燥时间为0. 2-5小时。调配的胶液浓度原料质量应为总质量的20. 0% -50. 0%。干燥定型后的产品将连续长度的陶瓷纤维建筑防火板切割为标准规格产品，并塑封包装、自动码垛。
优势：
(1)干法成型陶瓷纤维板采用陶瓷纤维作为基材，加入适当比例的膨胀蛭石粉(轻质填料)和粘土填料，可有效提高建筑防火板的耐热性能、防火性能、隔热性能和强度，使体积密度和生产成本大大地降低，并且可作为对氯氧镁无机防火板、硅酸钙板等传统建筑防火板材的升级换代产品。
(2)从产品性价比等方面综合考虑，金石干法成型陶瓷纤维建筑防火板，与传统的矿棉装饰吸声板等传统无机纤维建筑隔热板比较，具有较为明显的价格优势。
(3)比传统的建筑隔热板防火等级高，隔热效果好，重量轻，强度和弹性好，所以是无机纤维建筑隔热板的升级换代产品。
(4)金石采用干法成型工艺生产，每吨陶瓷纤维板的用水量不足800kg，不存在水循环和污水排放问题，而且不含甲醛等有机毒性挥发物，绿色环保。

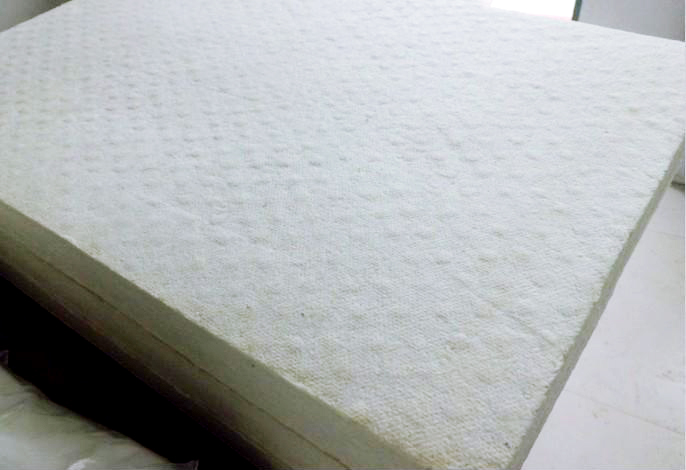

产品参数：
化学成份：Al2O3 40% ； SiO2 :45%;有机物5%;Fe203+Ca0+Mg0+K20+Na20 :5%
产品的体积密度为 150kg/m3
加热线收缩率(1100°C X3h)为1.5%
冷态耐压强度为0. 2Mpa
导热系数热面温度100°C为 0. 033W/mk，600°C 为 0. 081W/mk，800°C 为 0. 105W/mk。
咨询热线：
