取陶瓷纤维,加入无机结合剂、有杋结合剂和添加剂,进行充分搅拌、混合制浆,然后采用机械挤压成型法或手工成型生产岀湿坯,经过100~150℃的干燥处理,除去水分,促使制品内部结合剂进行凝胶、硬化,达到要求的硬度。
干燥后的制品利用机械设备进行切、磨削、钴,进行进一步的深加工。
多孔粉石英(多孔粉石英属于一种火山灰沉积岩,该产品自然粒径细(0.5μm左右),颗粒分布均匀,比表面积大(8.3m2g),外形结构近似球型无棱角状。以电子显微镜图象看,其表面全是纳米级的介孔,平均孔径约为8.8m(纳米),作为保温板的填充料可提髙其力学性能,抗震性好、保温性好等特点。

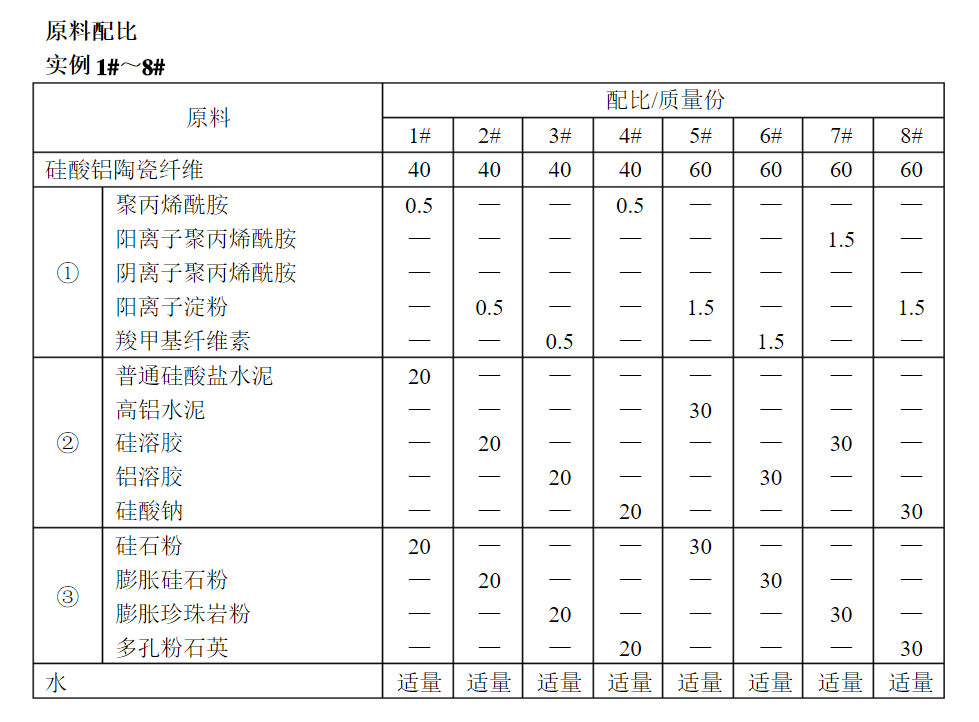

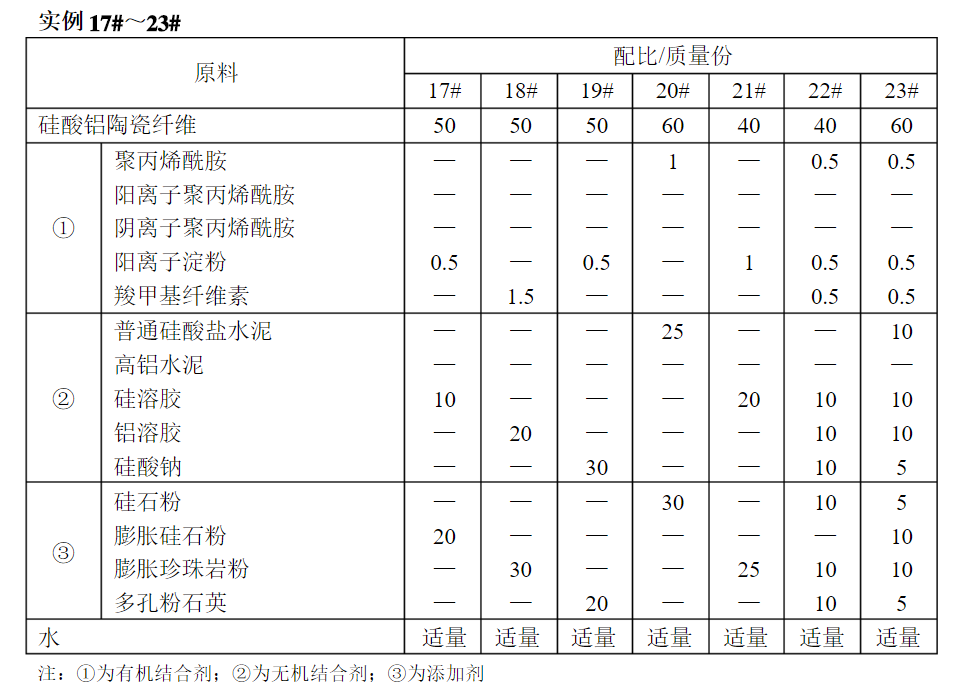

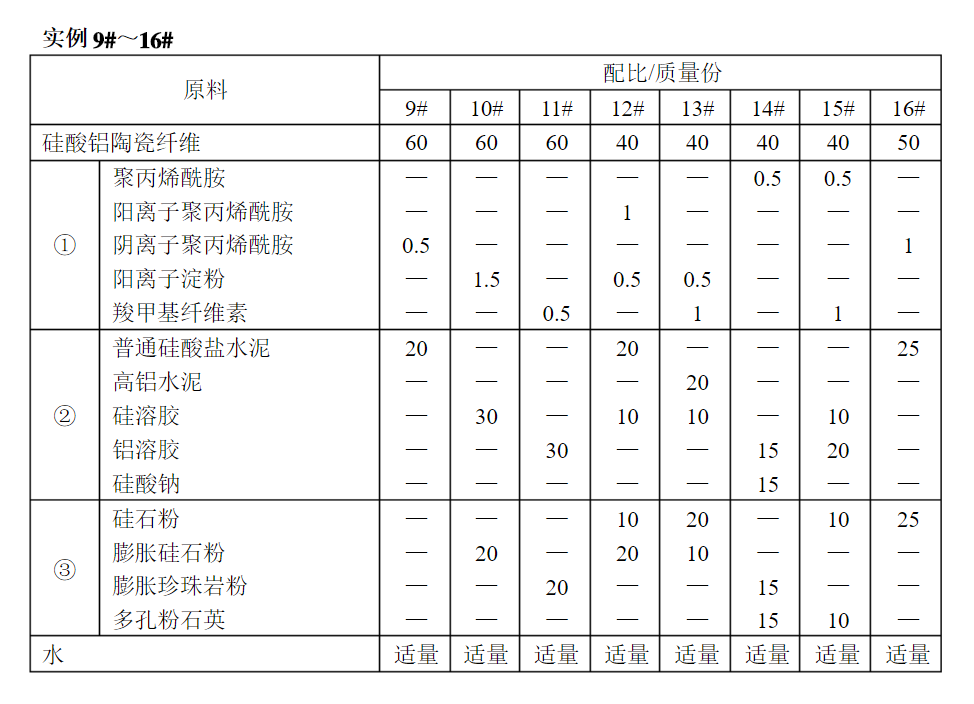

本品各组分质量份配比范围为：陶瓷纤维40~60,无机结合剂20~30,有机结合剂05~1.5,添加剂20~30。
陶瓷纤维可以采用不同适用温度的硅酸铝陶瓷纤维;有机结合剂可以是聚丙烯酰胺、阳离子淀粉或羧甲基纤维素中的一种或一种以上的混合物;无杋结合剂为水泥、硅溶胶、铝溶胶或硅酸钠中的一种或一种以上的混合物;添加剂可以是硅石粉、膨胀硅石粉、膨胀珍珠岩或多孔粉石英中的一种多一种以上的混合物。
本品可用于各种高、中、低温窑炉的背衬或永久性炉衬。
就陶瓷纤维板而言，原料容易取得,配比及工艺科学合理,提髙了陶瓷纤维保温板的机械性能,降低了产品的尺寸偏差和导热系数;施工后壁面平整,施工缝隙小,热损失少,提高了制品的保温性能。
咨询热线：
